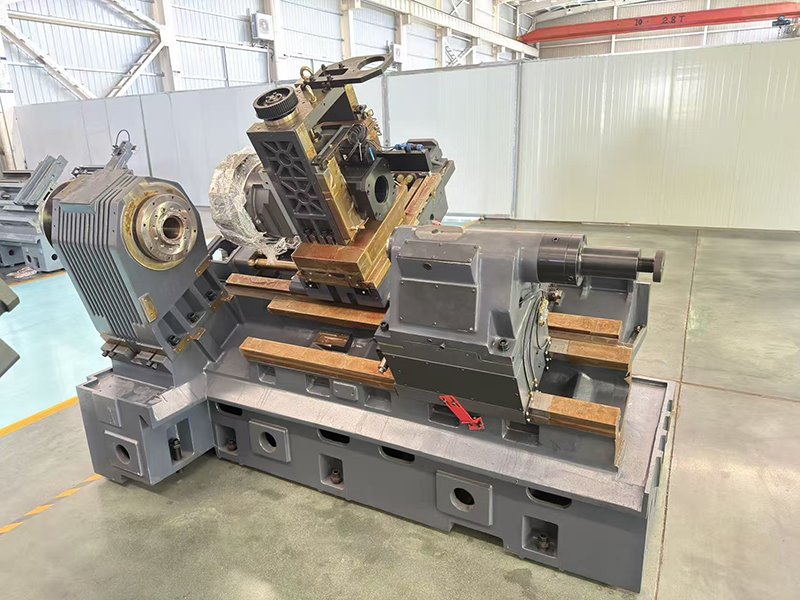

BOX virpas ir ļoti slavētas precīzās virpošanas un frēzēšanas jomā, pateicoties tās izcilajai nestspējai{0}}, stabilai darbībai un elastīgai konfigurācijai.

Mehāniskās priekšrocības

Augstas-kvalitātes kastes

Gulta un galvenās konstrukcijas daļas ir izgatavotas no augstas kvalitātes-HT300, kas ražots sveķu smilšu liešanas procesā. Šis uzlabotais liešanas process efektīvi uzlabo čuguna blīvumu un struktūras viendabīgumu, uzlabo darbgalda vispārējo stingrību un vibrācijas slāpēšanas veiktspēju.

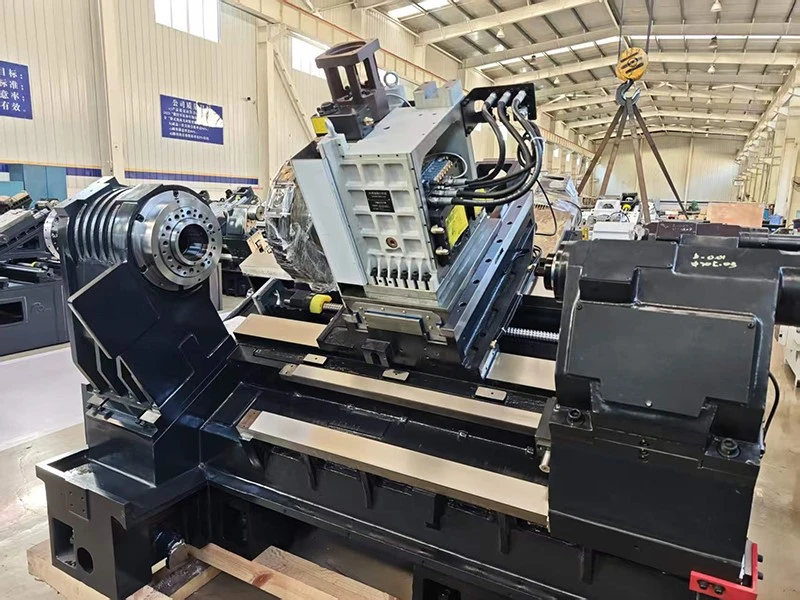

Slīpa gultas dizains

Virpa izmanto zinātnisku slīpa gultnes struktūru, kas parasti ir slīpa 30 grādu leņķī. Slīpās gultas dizains nodrošina labāku ergonomiku, atvieglojot operatoru piekļuvi darbam un instrumentiem, uzlabojot apstrādes efektivitāti; vēl svarīgāk ir tas, ka slīpā gultnes struktūra var labāk sadalīt BOX ceļa slodzi, vēl vairāk izmantojot tās priekšrocības smagas-slodzes apstrādē.

BOX Way dizains

BOX veids ir ar lielāku saskares laukumu starp vadotnes virsmām, spēcīgāku slodzes-nestspēju un triecienizturību, un tas var efektīvi absorbēt vibrācijas, kas rodas smagas griešanas laikā, nodrošinot darbgalda stabilitāti lielas-slodzes un liela{2}}ātruma griešanas laikā.

Ātra{0}}ātra plūsma

Virpas X un Z asis ir izstrādātas ar lielu{0}}ātruma kustību, un ātrais ātrums var sasniegt 14 m/min. Tas atšķiras no lineārajām sliežu virpām ar to, ka BOX veids var saglabāt izcilu stabilitāti un pozicionēšanas precizitāti pat lielā ātrumā{3}}.

Lieliska nodilumizturība un ilgstoša{0}}stabilitāte

BOX veidā tiek izmantots precīzs slīpēšanas un dzēšanas process ar augstu virsmas cietību un gludumu, un tas ir aprīkots ar profesionālu eļļošanas sistēmu, lai nodrošinātu vienmērīgu vadotnes virsmas eļļošanu, efektīvi samazinot berzi un nodilumu.

Elastīgas mehāniskās konfigurācijas

Elastīgas torņa konfigurācijas

Virpa ir aprīkota ar elastīgu torņu sistēmu, kuru var pielāgot atbilstoši dažādām apstrādes vajadzībām. Papildu konfigurācijās ietilpst servotornis, spēka tornītis un Y-ass spēka tornītis.

Papildaprīkojums Servo Tailstock

Virpu var aprīkot ar divu veidu servo svirām, lai apmierinātu dažādas sagataves atbalsta vajadzības: lodveida skrūves servo stieņa balstu un Z-ass piedziņu. Pilnībā programmējamo servo aizmugurējo balstu var vadīt ar detaļu programmu

Divkāršā vārpstas konfigurācija

Divkāršā vārpstas konstrukcija ļauj darbgaldam pabeigt apstrādājamās detaļas abu galu apstrādi vienā iespīlēšanā, izvairoties no atkārtotām iespīlēšanas kļūdām, ievērojami uzlabojot apstrādes efektivitāti un apstrādes precizitāti.

Metāla loksnes un ceļveži

Virpu var aprīkot ar lokšņu metālu un XZ-ass vadotnes pārsegiem.

Izvēles ceļvedis pielāgošana

Standarta BOX veidu var aizstāt ar lineāro rullīšu vadotni atbilstoši faktiskajām apstrādes vajadzībām

RH-45H sērija
Modelis	RH-45H-1500	RH-45H-2000	RH-45H-3000	RH-45H-4000	RH-45H-5000	RH-45H-6000
Jauda
Maks. Šūpoles Dia.	Φ1400 mm	Φ1400 mm	Φ1400 mm	Φ1400 mm	Φ1400 mm	Φ1400 mm
Maks. Pagriežot Dia	Φ1100 mm	Φ1100 mm	Φ1100 mm	Φ1100 mm	Φ1100 mm	Φ1100 mm
Maksimālais pagriešanas diametrs. virs Tornīša	Φ780 mm	Φ780 mm	Φ780 mm	Φ780 mm	Φ780 mm	Φ780 mm
Maksimālais pagrieziena garums	1600 mm	2100 mm	3100 mm	4100 mm	5100 mm	6100 mm
Vārpsta
Vārpstas tips	A2-15	A2-15	A2-15	A2-15	A2-15	A2-15
Pēc izvēles Čaks	24 collas (Φ610 mm)	24 collas (Φ610 mm)	24 collas (Φ610 mm)	24 collas (Φ610 mm)	24 collas (Φ610 mm)	24 collas (Φ610 mm)
Ieteicams vārpstas motors	37 kW	37 kW	37 kW	37 kW	37 kW	37 kW
Izejas griezes moments (divi ātrumi)	1540 Nm (reducēšanas koeficients 1:5) / 3210 Nm (reducēšanas koeficients 1:10,4)	1540 Nm (reducēšanas koeficients 1:5) / 3210 Nm (reducēšanas koeficients 1:10,4)	1540 Nm (reducēšanas koeficients 1:5) / 3210 Nm (reducēšanas koeficients 1:10,4)	1540 Nm (reducēšanas koeficients 1:5) / 3210 Nm (reducēšanas koeficients 1:10,4)	1540 Nm (reducēšanas koeficients 1:5) / 3210 Nm (reducēšanas koeficients 1:10,4)	1540 Nm (reducēšanas koeficients 1:5) / 3210 Nm (reducēšanas koeficients 1:10,4)
Skriemeļa samazināšanas koeficients	1:1	1:1	1:1	1:1	1:1	1:1
Maks. vārpstas ātrums (divi ātrumi)	300 apgr./min (reducēšanas attiecība 1:5) / 144 apgr./min (reducēšanas koeficients 1:10,4)	300 apgr./min (reducēšanas attiecība 1:5) / 144 apgr./min (reducēšanas koeficients 1:10,4)	300 apgr./min (reducēšanas attiecība 1:5) / 144 apgr./min (reducēšanas koeficients 1:10,4)	300 apgr./min (reducēšanas attiecība 1:5) / 144 apgr./min (reducēšanas koeficients 1:10,4)	300 apgr./min (reducēšanas attiecība 1:5) / 144 apgr./min (reducēšanas koeficients 1:10,4)	300 apgr./min (reducēšanas attiecība 1:5) / 144 apgr./min (reducēšanas koeficients 1:10,4)
Vārpstas urbuma diametrs	Φ220 mm	Φ220 mm	Φ220 mm	Φ220 mm	Φ220 mm	Φ220 mm
Maks. Bāra ietilpība	Φ205 mm	Φ205 mm	Φ205 mm	Φ205 mm	Φ205 mm	Φ205 mm
Barošana
X/Z lodveida skrūve	8016/6316	8016/6316	8016/6316	8016/6316	8016/6316	8016/6316
X/Z ceļvedis	Box way/Box way	Box way/Box way	Box way/Box way	Box way/Box way	Box way/Box way	Box way/Box way
X Ceļojumi	560 mm	560 mm	560 mm	560 mm	560 mm	560 mm
Z Ceļošana	1900 mm	2400 mm	3400 mm	4400 mm	5400 mm	6400 mm
Ieteicams X/Z asu motora griezes moments	35/48 Nm	35/48 Nm	35/48 Nm	35/48 Nm	35/48 Nm	35/48 Nm
Ātrs X/Z asu ātrums	12/12 m/min	12/12 m/min	12/12 m/min	12/12 m/min	12/12 m/min	12/12 m/min
X/Z piedziņas veids	Tiešais{0}}brauciens	Tiešais{0}}brauciens	Tiešais{0}}brauciens	Tiešais{0}}brauciens	Tiešais{0}}brauciens	Tiešais{0}}brauciens
Tornis
Torņa tips	12 instrumentu (200-12T-430)	12 instrumentu (200-12T-430)	12 instrumentu (200-12T-430)	12 instrumentu (200-12T-430)	12 instrumentu (200-12T-430)	12 instrumentu (335-12T-430)
Spec. dzīvs molling instruments	/	/	/	/	/	/
Dzīvā molling instrumenta ātrums	/	/	/	/	/	/
Instrumentu turētāja centra augstums	100 mm	100 mm	100 mm	100 mm	100 mm	100 mm
Ieteicamais torņa centra augstums	/	/	/	/	/	/
Live frēzēšanas instrumenta jauda	/	/	/	/	/	/
Spec. dzīvs molling instruments	/	/	/	/	/	/
Urbšanas instrumenta turētāja diametrs	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm
Virpošanas instrumentu turētāja daļa	32*32 mm	32*32 mm	32*32 mm	32*32 mm	32*32 mm	32*32 mm
Tailstock
Lineāra vadotnes veids	kastes veidā	kastes veidā	kastes veidā	kastes veidā	kastes veidā	kastes veidā
Maks. Astes gājiens	1700 mm	2200 mm	3200 mm	4200 mm	5200 mm	6200 mm
Spalvas diametrs	Φ180 mm	Φ180 mm	Φ180 mm	Φ180 mm	Φ180 mm	Φ180 mm
Spalvas vēziens	150 mm	150 mm	150 mm	150 mm	150 mm	150 mm
Astes sviras konusveida forma	MT 6#	MT 6#	MT 6#	MT 6#	MT 6#	MT 6#
Citi
Mašīnas rāmja svars	20000 kg	22000 kg	24000 kg	28000 kg	32000 kg	36000 kg
RH-45HM sērija
Modelis	RH-45HM-1500	RH-45HM-2000	RH-45HM-3000	RH-45HM-4000	RH-45HM-5000	RH-45HM-6000
Jauda
Maks. Šūpoles Dia.	Φ1400 mm	Φ1400 mm	Φ1400 mm	Φ1400 mm	Φ1400 mm	Φ1400 mm
Maks. Pagriežot Dia	Φ930 mm	Φ930 mm	Φ930 mm	Φ930 mm	Φ930 mm	Φ930 mm
Maksimālais pagriešanas diametrs. virs Tornīša	Φ780 mm	Φ780 mm	Φ780 mm	Φ780 mm	Φ780 mm	Φ780 mm
Maksimālais pagrieziena garums	1600 mm	2100 mm	3100 mm	4100 mm	5100 mm	6100 mm
Vārpsta
Vārpstas tips	A2-15	A2-15	A2-15	A2-15	A2-15	A2-15
Pēc izvēles Čaks	24 collas (Φ610 mm)	24 collas (Φ610 mm)	24 collas (Φ610 mm)	24 collas (Φ610 mm)	24 collas (Φ610 mm)	24 collas (Φ610 mm)
Ieteicams vārpstas motors	37 kW	37 kW	37 kW	37 kW	37 kW	37 kW
Izejas griezes moments (divi ātrumi)	1540 Nm (reducēšanas koeficients 1:5) / 3210 Nm (reducēšanas koeficients 1:10,4)	1540 Nm (reducēšanas koeficients 1:5) / 3210 Nm (reducēšanas koeficients 1:10,4)	1540 Nm (reducēšanas koeficients 1:5) / 3210 Nm (reducēšanas koeficients 1:10,4)	1540 Nm (reducēšanas koeficients 1:5) / 3210 Nm (reducēšanas koeficients 1:10,4)	1540 Nm (reducēšanas koeficients 1:5) / 3210 Nm (reducēšanas koeficients 1:10,4)	1540 Nm (reducēšanas koeficients 1:5) / 3210 Nm (reducēšanas koeficients 1:10,4)
Skriemeļa samazināšanas koeficients	1:1	1:1	1:1	1:1	1:1	1:1
Maks. vārpstas ātrums (divi ātrumi)	300 apgr./min (samazināšanas koeficients 1:5) / 144 apgr./min (reducēšanas koeficients 1:10,4)	300 apgr./min (reducēšanas attiecība 1:5) / 144 apgr./min (reducēšanas koeficients 1:10,4)	300 apgr./min (reducēšanas attiecība 1:5) / 144 apgr./min (reducēšanas koeficients 1:10,4)	300 apgr./min (reducēšanas attiecība 1:5) / 144 apgr./min (reducēšanas koeficients 1:10,4)	300 apgr./min (reducēšanas attiecība 1:5) / 144 apgr./min (reducēšanas koeficients 1:10,4)	300 apgr./min (reducēšanas attiecība 1:5) / 144 apgr./min (reducēšanas koeficients 1:10,4)
Vārpstas urbuma diametrs	Φ220 mm	Φ220 mm	Φ220 mm	Φ220 mm	Φ220 mm	Φ220 mm
Maks. Bāra ietilpība	Φ205 mm	Φ205 mm	Φ205 mm	Φ205 mm	Φ205 mm	Φ205 mm
Barošana
X/Z lodveida skrūve	8016/6316	8016/6316	8016/6316	8016/6316	8016/6316	8016/6316
X/Z ceļvedis	Box way/Box way	Box way/Box way	Box way/Box way	Box way/Box way	Box way/Box way	Box way/Box way
X Ceļojumi	560 mm	560 mm	560 mm	560 mm	560 mm	560 mm
Z Ceļošana	1900 mm	2400 mm	3400 mm	4400 mm	5400 mm	6400 mm
Ieteicams X/Z asu motora griezes moments	35/48 Nm	35/48 Nm	35/48 Nm	35/48 Nm	35/48 Nm	35/48 Nm
Ātrs X/Z asu ātrums	12/12 m/min	12/12 m/min	12/12 m/min	12/12 m/min	12/12 m/min	12/12 m/min
X/Z piedziņas veids	Tiešais{0}}brauciens	Tiešais{0}}brauciens	Tiešais{0}}brauciens	Tiešais{0}}brauciens	Tiešais{0}}brauciens	Tiešais{0}}brauciens
Tornis
Torņa tips	12 instrumentu (BMT75)	12 instrumentu (BMT75)	12 instrumentu (BMT75)	12 instrumentu (BMT75)	12 instrumentu (BMT75)	12 instrumentu (BMT75)
Ieteicamais torņa centra augstums	150 mm/	150 mm/	150 mm/	150 mm/	150 mm/	150 mm/
Instrumentu turētāja centra augstums	100 mm	100 mm	100 mm	100 mm	100 mm	100 mm
Spec. dzīvs molling instruments	BMT75	BMT75	BMT75	BMT75	BMT75	BMT75
Dzīvā molling instrumenta ātrums	6000 apgr./min (0 grādi)/ 4000 apgr./min (90 grādi)	6000 apgr./min (0 grādi)/ 4000 apgr./min (90 grādi)	6000 apgr./min (0 grādi)/ 4000 apgr./min (90 grādi)	6000 apgr./min (0 grādi)/ 4000 apgr./min (90 grādi)	6000 apgr./min (0 grādi)/ 4000 apgr./min (90 grādi)	6000 apgr./min (0 grādi)/ 4000 apgr./min (90 grādi)
Rekomendēts Live frēzēšanas instrumenta jauda	5,5/7,5 kw	5,5/7,5 kw	5,5/7,5 kw	5,5/7,5 kw	5,5/7,5 kw	5,5/7,5 kw
Spec. dzīvs molling instruments	ER32	ER32	ER32	ER32	ER32	ER32
Urbšanas instrumenta turētāja diametrs	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm
Virpošanas instrumentu turētāja daļa	32*32 mm	32*32 mm	32*32 mm	32*32 mm	32*32 mm	32*32 mm
Tailstock
Lineāra vadotnes veids	kastes veidā	kastes veidā	kastes veidā	kastes veidā	kastes veidā	kastes veidā
Maks. Astes gājiens	1700 mm	2200 mm	3200 mm	4200 mm	5200 mm	6200 mm
Spalvas diametrs	Φ180 mm	Φ180 mm	Φ180 mm	Φ180 mm	Φ180 mm	Φ180 mm
Spalvas vēziens	150 mm	150 mm	150 mm	150 mm	150 mm	150 mm
Astes sviras konusveida forma	MT 6#	MT 6#	MT 6#	MT 6#	MT 6#	MT 6#
Citi
Mašīnas rāmja svars	20000 kg	22000 kg	24000 kg	28000 kg	32000 kg	36000 kg
RH-45MY sērija
Modelis	RH-45MY-1500	RH-45MY-2000	RH-45MY-3000	RH-45MY-4000	RH-45MY-5000	RH-45MY-6000
Jauda
Maks. Šūpoles Dia.	Φ1400 mm	Φ1400 mm	Φ1400 mm	Φ1400 mm	Φ1400 mm	Φ1400 mm
Maks. Pagriežot Dia	Φ990 mm	Φ990 mm	Φ990 mm	Φ990 mm	Φ990 mm	Φ990 mm
Maksimālais pagriešanas diametrs. virs Tornīša	Φ780 mm	Φ780 mm	Φ780 mm	Φ780 mm	Φ780 mm	Φ780 mm
Maksimālais pagrieziena garums	1600 mm	2100 mm	3100 mm	4100 mm	5100 mm	6100 mm
Vārpsta
Vārpstas tips	A2-15	A2-15	A2-15	A2-15	A2-15	A2-15
Pēc izvēles Čaks	24 collas (Φ610 mm)	24 collas (Φ610 mm)	24 collas (Φ610 mm)	24 collas (Φ610 mm)	24 collas (Φ610 mm)	24 collas (Φ610 mm)
Ieteicams vārpstas motors	37 kW	37 kW	37 kW	37 kW	37 kW	37 kW
Izejas griezes moments (divi ātrumi)	1540 Nm (reducēšanas koeficients 1:5) / 3210 Nm (reducēšanas koeficients 1:10,4)	1540 Nm (reducēšanas koeficients 1:5) / 3210 Nm (reducēšanas koeficients 1:10,4)	1540 Nm (reducēšanas koeficients 1:5) / 3210 Nm (reducēšanas koeficients 1:10,4)	1540 Nm (reducēšanas koeficients 1:5) / 3210 Nm (reducēšanas koeficients 1:10,4)	1540 Nm (reducēšanas koeficients 1:5) / 3210 Nm (reducēšanas koeficients 1:10,4)	1540 Nm (reducēšanas koeficients 1:5) / 3210 Nm (reducēšanas koeficients 1:10,4)
Skriemeļa samazināšanas koeficients	1:1	1:1	1:1	1:1	1:1	1:1
Maks. vārpstas ātrums (divi ātrumi)	300 apgr./min (samazināšanas koeficients 1:5) / 144 apgr./min (reducēšanas koeficients 1:10,4)	300 apgr./min (reducēšanas attiecība 1:5) / 144 apgr./min (reducēšanas koeficients 1:10,4)	300 apgr./min (reducēšanas attiecība 1:5) / 144 apgr./min (reducēšanas koeficients 1:10,4)	300 apgr./min (reducēšanas attiecība 1:5) / 144 apgr./min (reducēšanas koeficients 1:10,4)	300 apgr./min (reducēšanas attiecība 1:5) / 144 apgr./min (reducēšanas koeficients 1:10,4)	300 apgr./min (reducēšanas attiecība 1:5) / 144 apgr./min (reducēšanas koeficients 1:10,4)
Vārpstas urbuma diametrs	Φ220 mm	Φ220 mm	Φ220 mm	Φ220 mm	Φ220 mm	Φ220 mm
Maks. Bāra ietilpība	Φ205 mm	Φ205 mm	Φ205 mm	Φ205 mm	Φ205 mm	Φ205 mm
Barošana
X/Z lodveida skrūve	8016/6316	8016/6316	8016/6316	8016/6316	8016/6316	8016/6316
X/Z ceļvedis	Box way/Box way/ Linear guideway	Box way/Box way/ Linear guideway	Box way/Box way/ Linear guideway	Box way/Box way/ Linear guideway	Box way/Box way/ Linear guideway	Box way/Box way/ Linear guideway
X Ceļojumi	560 mm	560 mm	560 mm	560 mm	560 mm	560 mm
Z Ceļošana	1900 mm	2400 mm	3400 mm	4400 mm	5400 mm	6400 mm
Y Ceļošana	250 (±125) mm	250 (±125) mm	250 (±125) mm	250 (±125) mm	250 (±125) mm	250 (±125) mm
Ieteicams X/Z/Y asu motora griezes moments	35/48/11 Nm	35/48/11 Nm	35/48/11 Nm	35/48/11 Nm	35/48/11 Nm	35/48/11 Nm
Ātrs X/Z/Y asu ātrums	12/12/12 m/min	12/12/12 m/min	12/12/12 m/min	12/12/12 m/min	12/12/12 m/min	12/12/12 m/min
X/Z piedziņas veids	Tiešais{0}}brauciens	Tiešais{0}}brauciens	Tiešais{0}}brauciens	Tiešais{0}}brauciens	Tiešais{0}}brauciens	Tiešais{0}}brauciens
Tornis
Torņa tips	12 instrumentu (BMT75)	12 instrumentu (BMT75)	12 instrumentu (BMT75)	12 instrumentu (BMT75)	12 instrumentu (BMT75)	12 instrumentu (BMT75)
Ieteicamais torņa centra augstums	335 mm	335 mm	335 mm	335 mm	335 mm	335 mm
Instrumentu turētāja centra augstums	100 mm	100 mm	100 mm	100 mm	100 mm	100 mm
Spec. dzīvs molling instruments	BMT75	BMT75	BMT75	BMT75	BMT75	BMT75
Dzīvā molling instrumenta ātrums	6000 apgr./min (0 grādi)/ 4000 apgr./min (90 grādi)	6000 apgr./min (0 grādi)/ 4000 apgr./min (90 grādi)	6000 apgr./min (0 grādi)/ 4000 apgr./min (90 grādi)	6000 apgr./min (0 grādi)/ 4000 apgr./min (90 grādi)	6000 apgr./min (0 grādi)/ 4000 apgr./min (90 grādi)	6000 apgr./min (0 grādi)/ 4000 apgr./min (90 grādi)
Rekomendēts Live frēzēšanas instrumenta jauda	5,5/7,5 kw	5,5/7,5 kw	5,5/7,5 kw	5,5/7,5 kw	5,5/7,5 kw	5,5kw
Spec. dzīvs molling instruments	ER32	ER32	ER32	ER32	ER32	ER32
Urbšanas instrumenta turētāja diametrs	40 mm	40 mm	40 mm	40 mm	40 mm	40 mm
Virpošanas instrumentu turētāja daļa	32*32 mm	32*32 mm	32*32 mm	32*32 mm	32*32 mm	32*32 mm
Tailstock
Lineāra vadotnes veids	kastes veidā	kastes veidā	kastes veidā	kastes veidā	kastes veidā	kastes veidā
Maks. Astes gājiens	1700 mm	2200 mm	3200 mm	4200 mm	5200 mm	6200 mm
Spalvas diametrs	Φ180 mm	Φ180 mm	Φ180 mm	Φ180 mm	Φ180 mm	Φ180 mm
Spalvas vēziens	150 mm	150 mm	150 mm	150 mm	150 mm	150 mm
Astes sviras konusveida forma	MT 6#	MT 6#	MT 6#	MT 6#	MT 6#	MT 6#
Citi
Mašīnas rāmja svars	20000 kg	22000 kg	24000 kg	28000 kg	32000 kg	36000 kg
