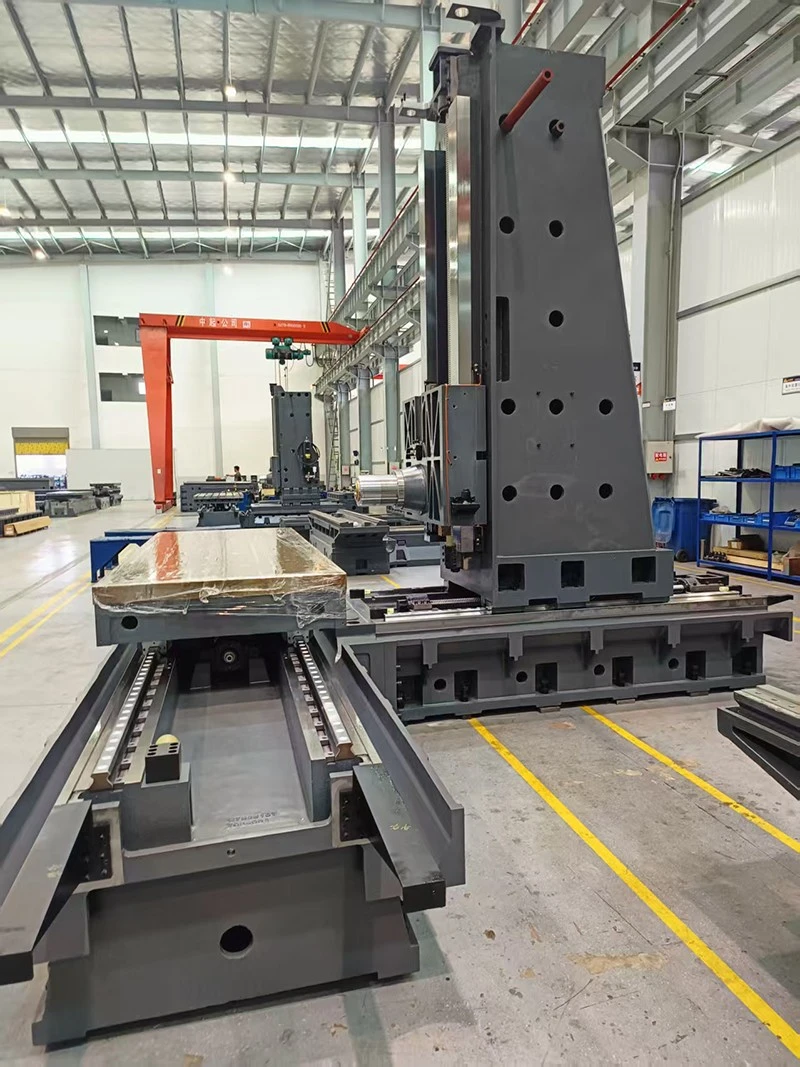

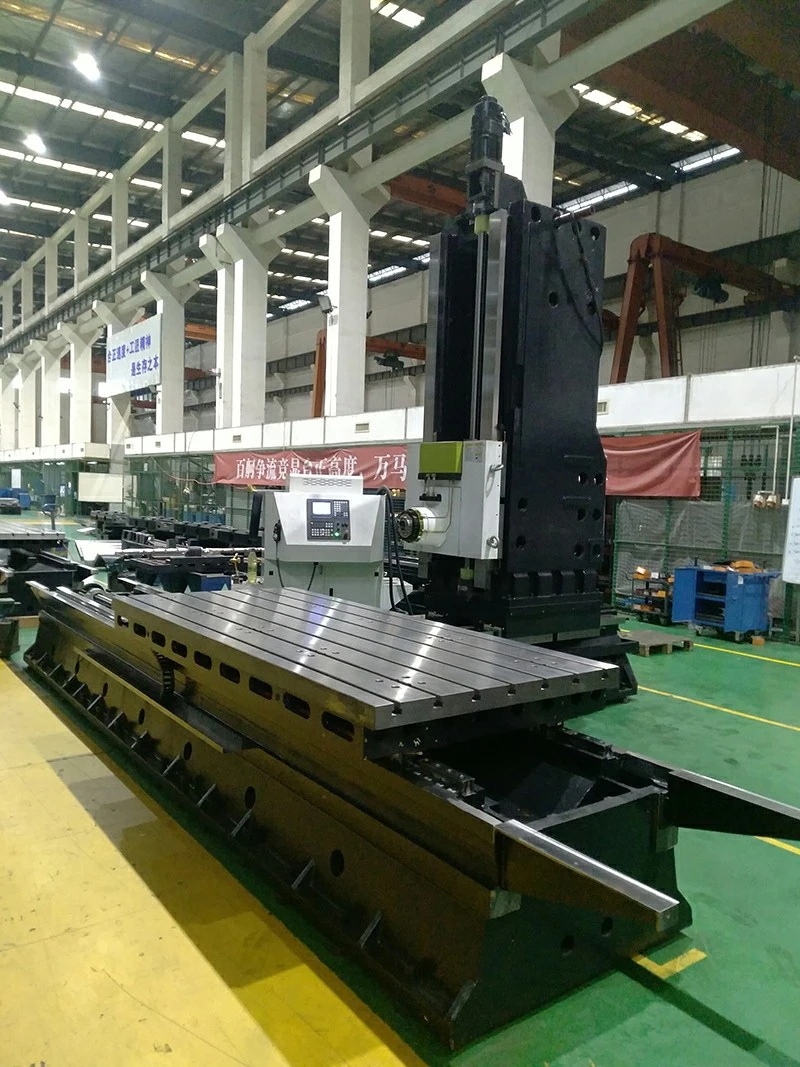

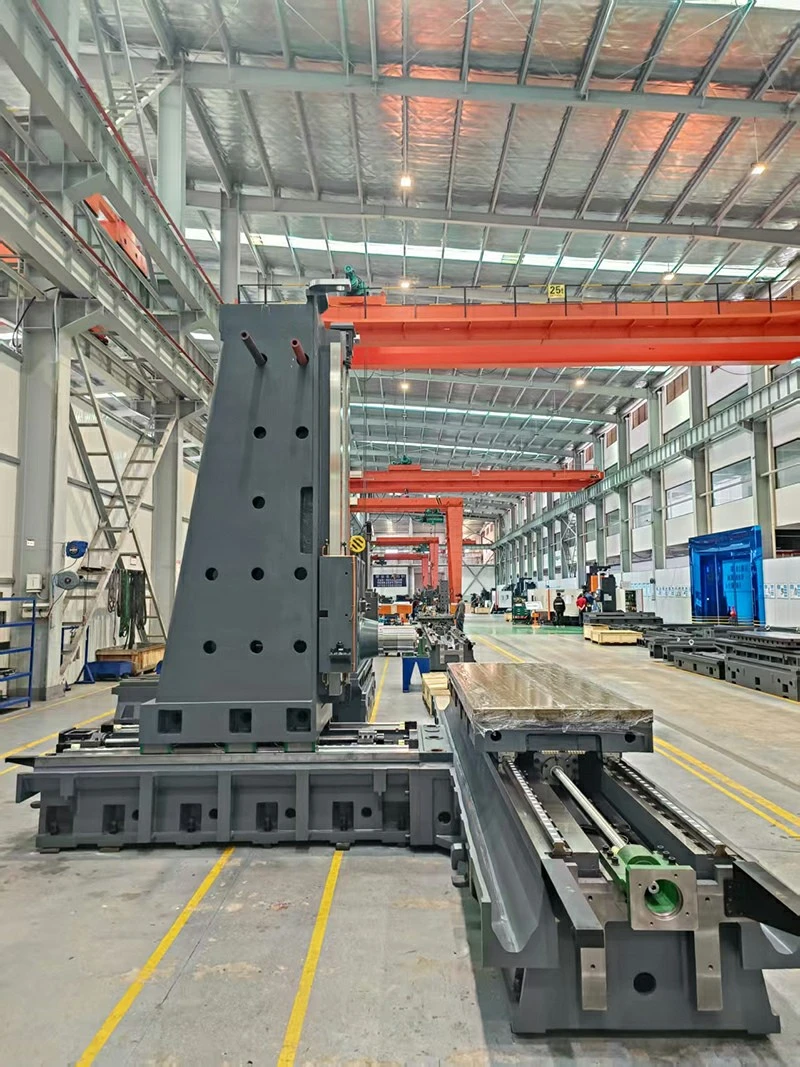

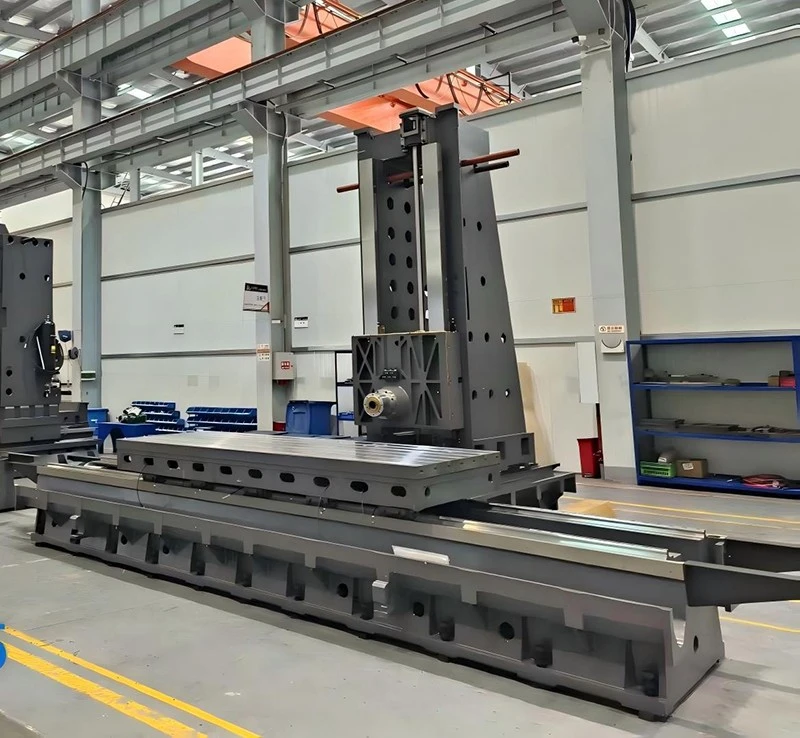

Horizontālās frēzmašīnas centra rāmis

Rāmji ir izgatavoti no GG30 lējumiem, rūpīgi apstrādāti ar sveķu smilšu formējumu un koka rakstu. Tas nodrošina izcilu vibrāciju slāpēšanu un konstrukcijas stingrību.

Apgrieztā -T "plata pamatne, šaura augšdaļa" struktūra notur iekārtas smaguma centru zemu un tuvu zemei. Šis dizains viegli iztur nepārtrauktas lielas-noslodzes griešanas slodzes un nodrošina izcilu ilgtermiņa-precizitātes saglabāšanu.

Darbgalds ar kustīgu-kolonnu nepārvietojas pa Z-asi. Tas samazina kustīgo masu un novērš inerces kļūdas, ko izraisa liela galda kustība. Tas nodrošina lielāku padeves ātrumu un paātrinājumu, ievērojami palielinot apstrādes efektivitāti-ideāli piemērots liela apjoma{5}}ražošanas vidēm.

Salīdzinot ar parastajiem T-tipa horizontālajiem apstrādes centriem, apgrieztais-T dizains nodrošina kompaktāku nospiedumu, neapdraudot stingrību vai precizitāti.

Aprīkots ar rotējošu galdu, rāmis veic pilnu daudzpusēju un sarežģītu dobumu apstrādi ar vienu iespīlēšanu. Tas krasi samazina iespīlēšanas laiku, samazina kumulatīvās pozicionēšanas kļūdas un uzlabo detaļu konsistenci un pirmās -pārejas ražu.

Mašīnas gulta ir veidota ar integrētiem U{0}}formas skaidu skalošanas kanāliem un iekšējiem skrūvju konveijeriem ātrai un efektīvai skaidu evakuācijai. Tas samazina siltuma uzkrāšanos un termisko deformāciju, vienlaikus vienkāršojot ārējo korpusu un skaidu konveijeru uzstādīšanu un apkopi.

Klienti var pielāgot iekārtu ar dažādām vārpstas specifikācijām, instrumentu žurnāliem, rotējošiem galdiem vai diviem palešu mainītājiem, lai tie atbilstu konkrētām ražošanas vajadzībām. Šis modulārais dizains pielāgojas lietojumiem, sākot no precīzām veidnēm un beidzot ar lieljaudas -kastes{2}}tipa komponentiem.

Mašīna ir aprīkota ar centrālo automātisko eļļošanas sistēmu un Y pretsvaru.
