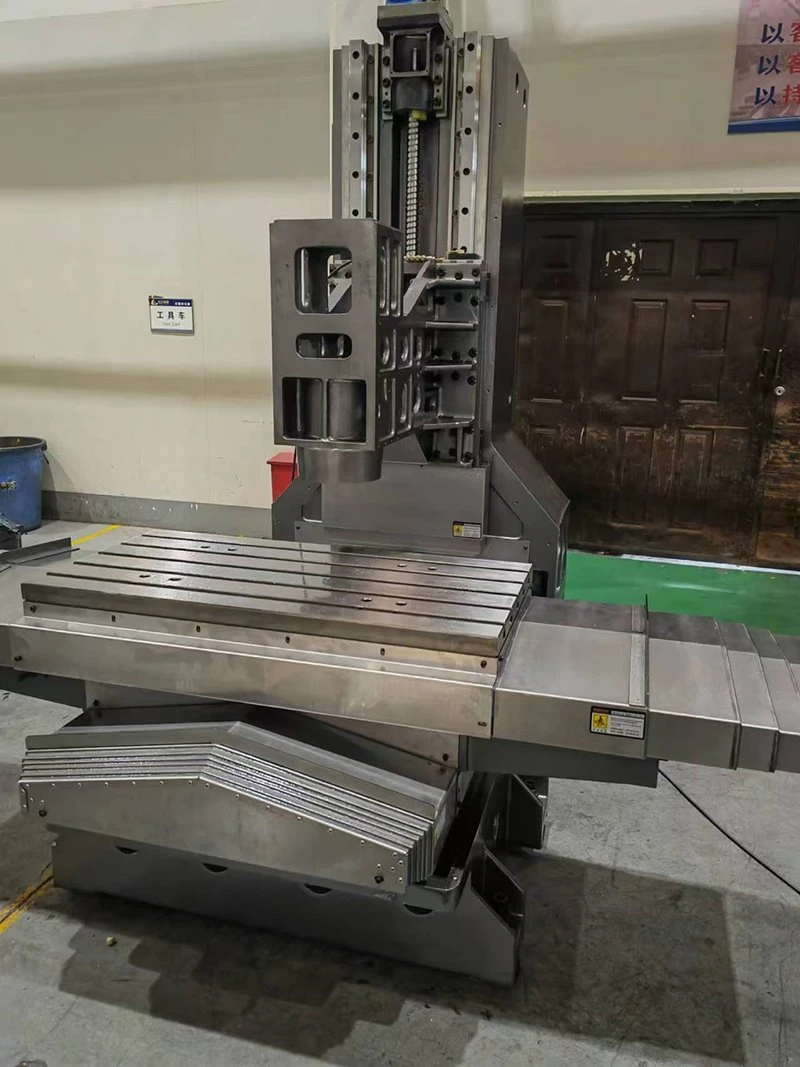

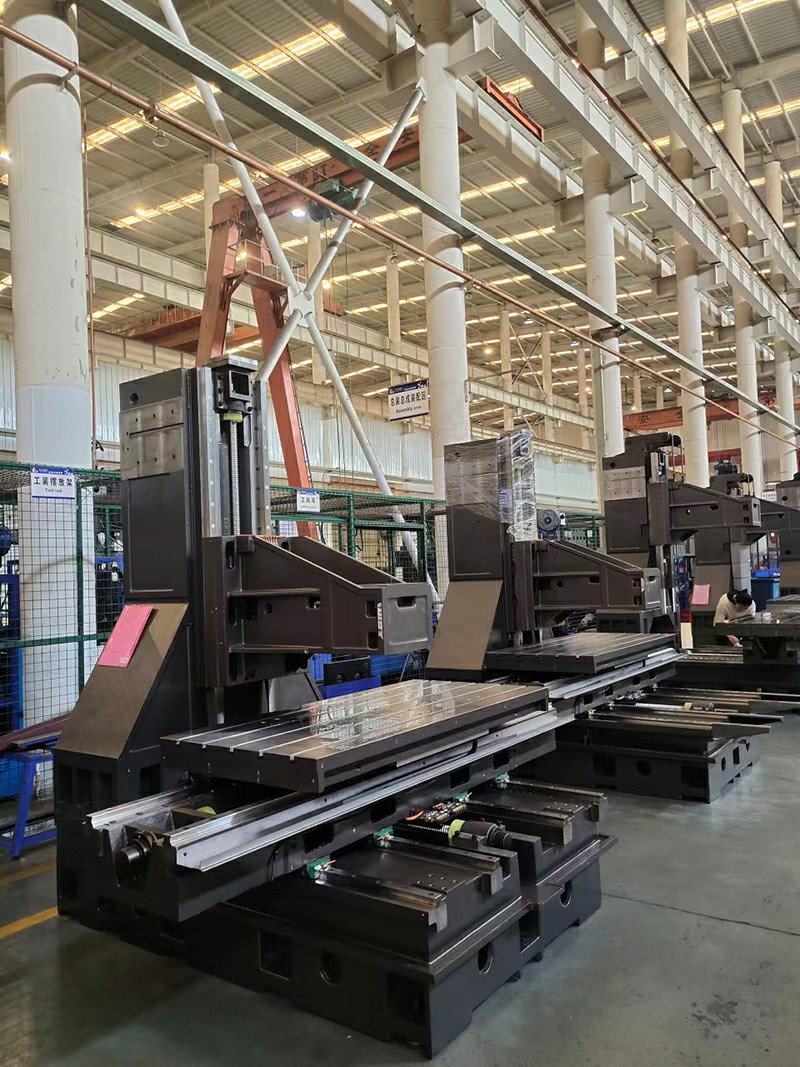

XYZ lineārā ceļa vertikālās apstrādes centra rāmis

Nosūtīt pieprasījumu

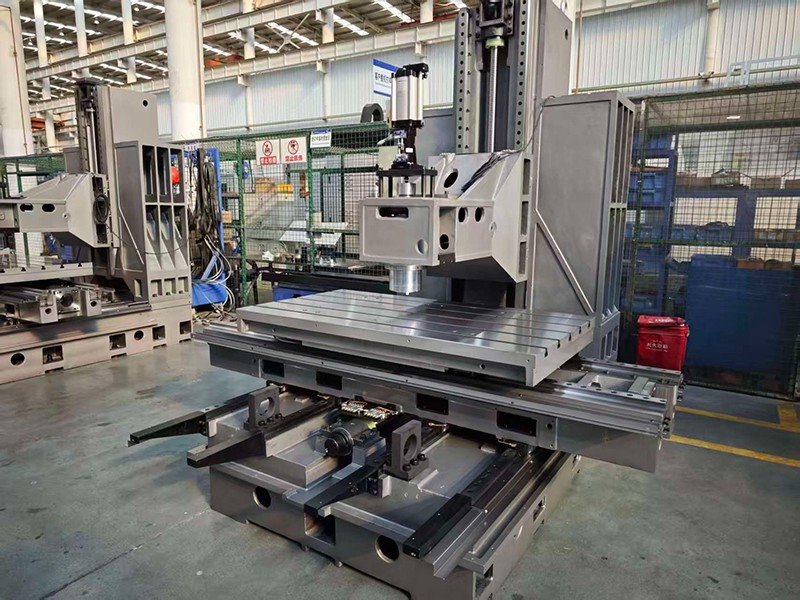

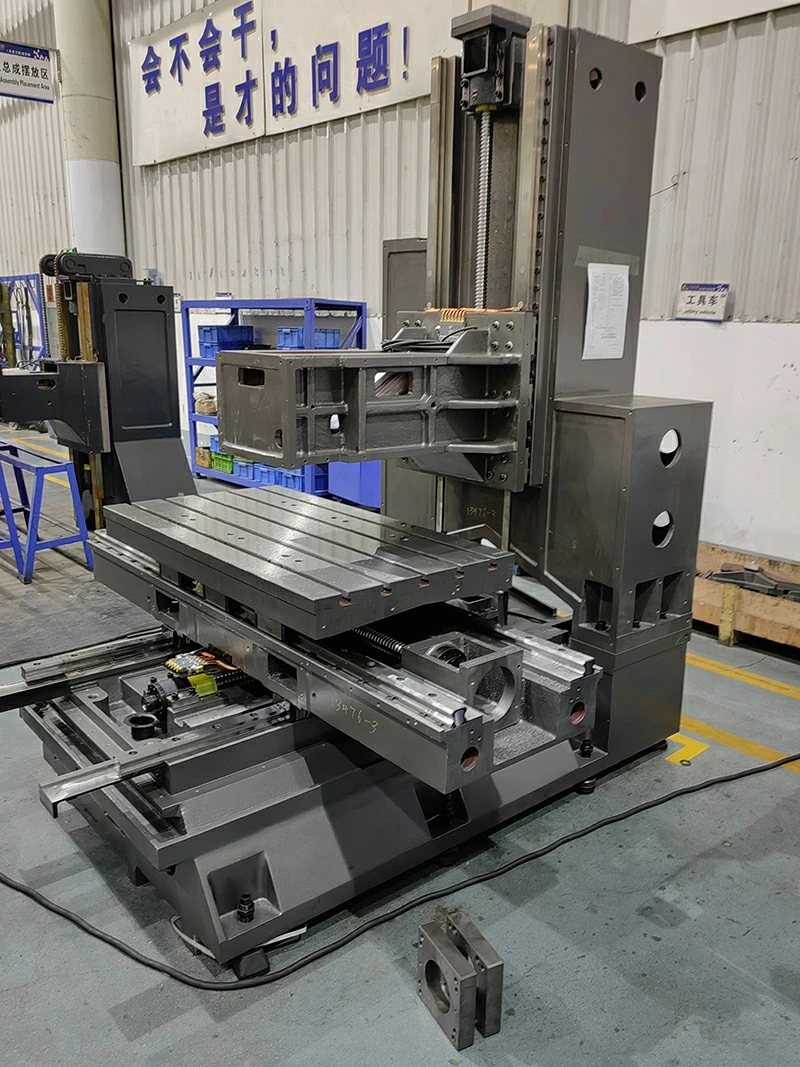

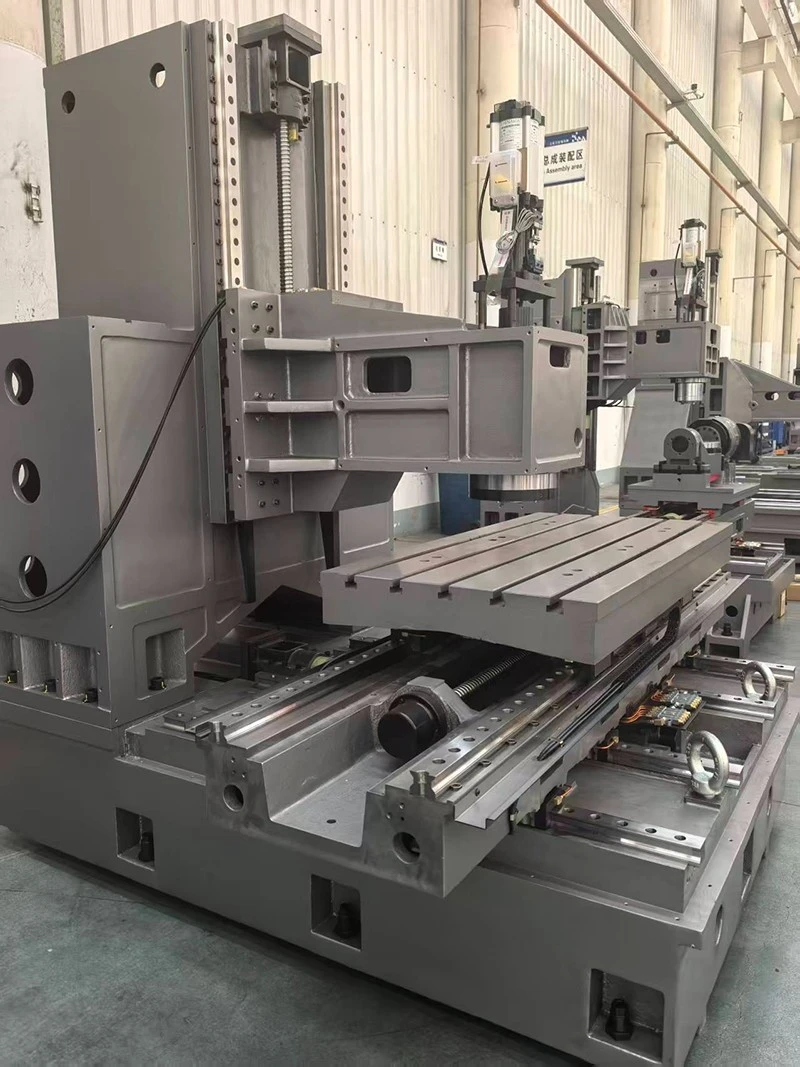

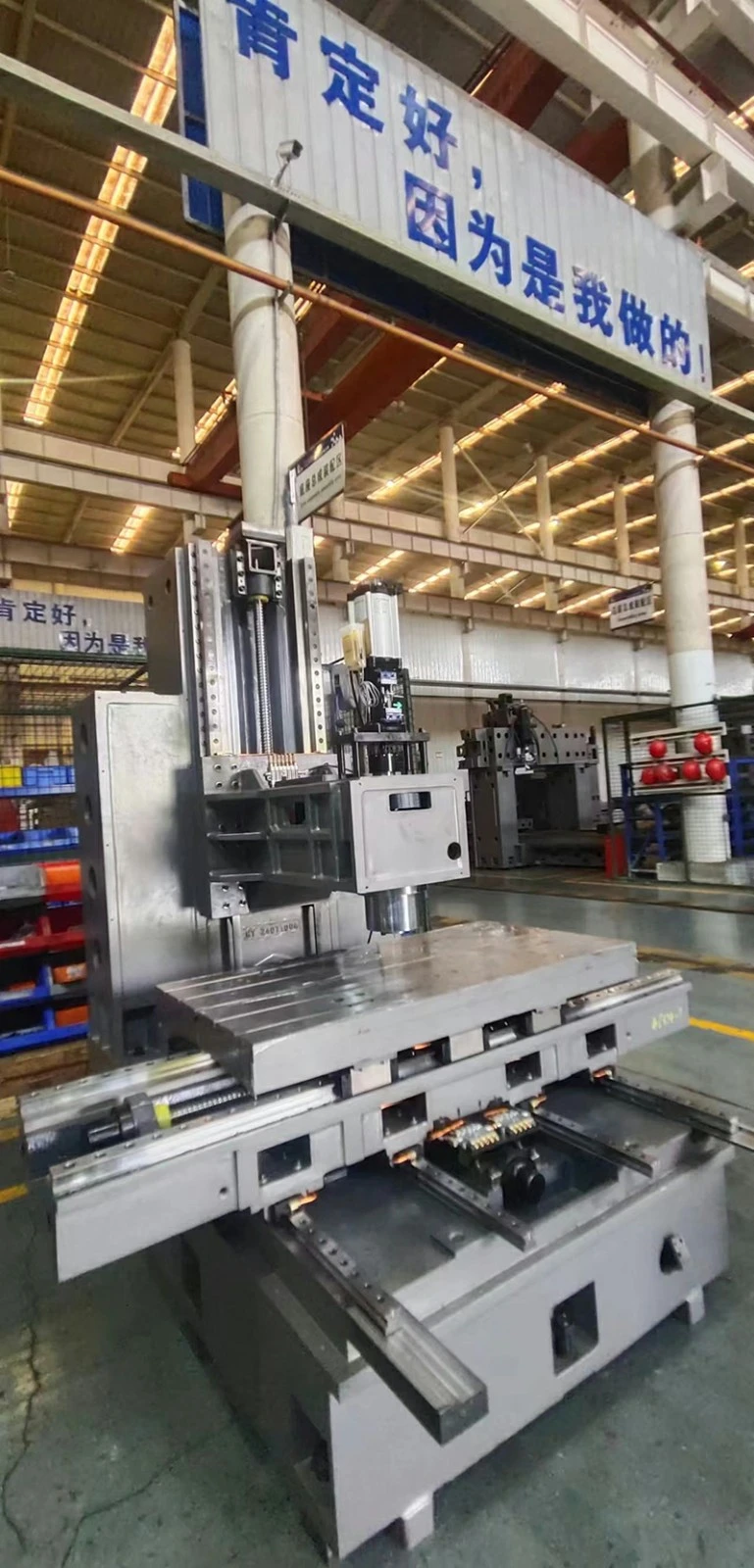

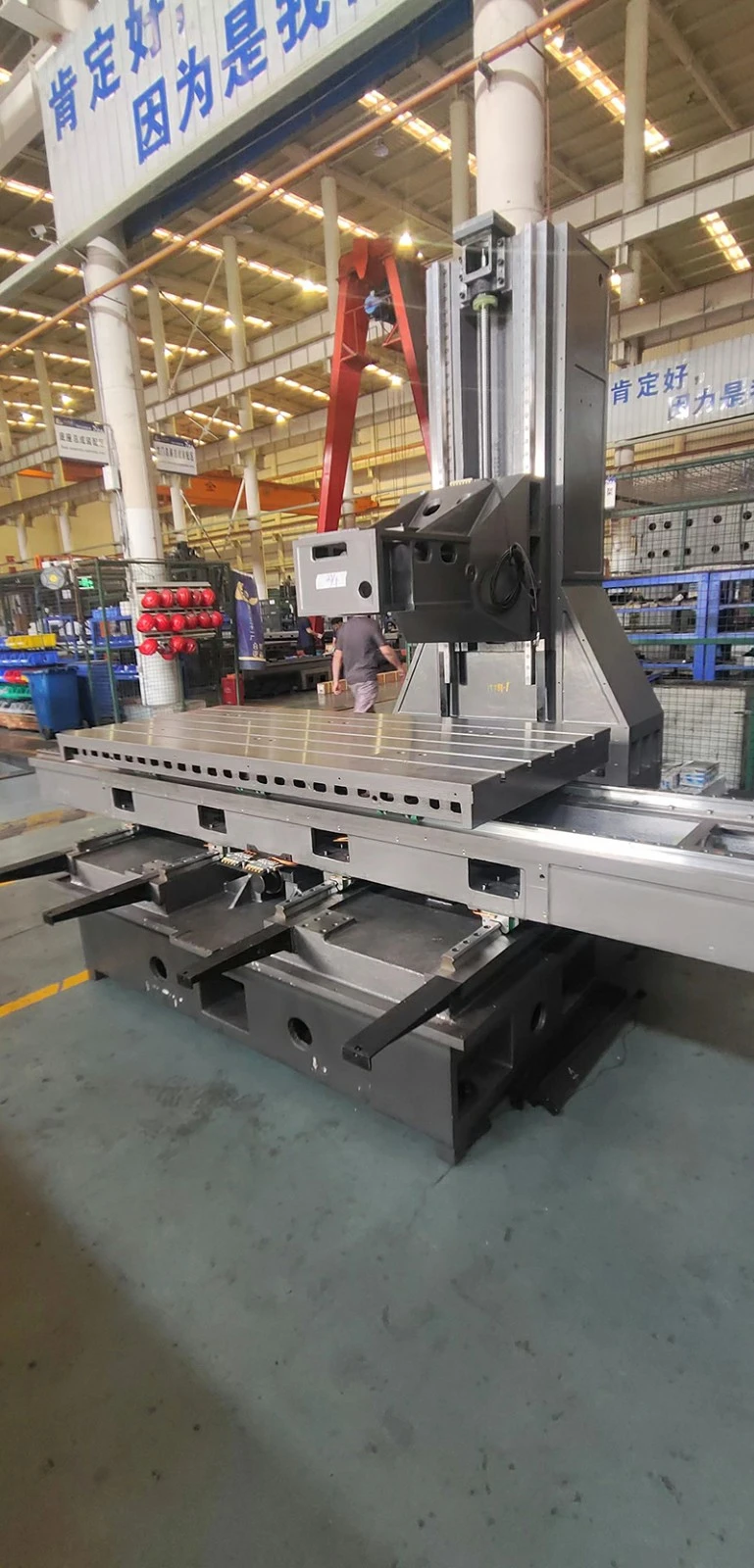

XYZ lineārā ceļa vertikālās apstrādes centra rāmis
Informācija
XYZ lineārais vertikālās apstrādes centrālais rāmis ar FEM optimizētu XYZ lineāro vadotnes struktūru, šī iekārta nodrošina augstu precizitāti un konsekventu ilglaicīgu veiktspēju masveida detaļu ražošanā, ar izmaksu{1}}efektīvāku cenu nekā parastās konstrukcijas iekārtas.
Produktu klasifikācija
XYZ lineārā ceļa vertikālās apstrādes centra mašīna
Share to
Apraksts

XYZ lineārais vertikālās apstrādes centrālais rāmis ar FEM optimizētu XYZ lineāro vadotnes struktūru, šī iekārta nodrošina augstu precizitāti un konsekventu ilglaicīgu veiktspēju masveida detaļu ražošanā, ar izmaksu{1}}efektīvāku cenu nekā parastās konstrukcijas iekārtas.



Mehānisko daļu priekšrocības izriet no rūpīgas materiālu izvēles un katras galvenās sastāvdaļas precīzas apstrādes.

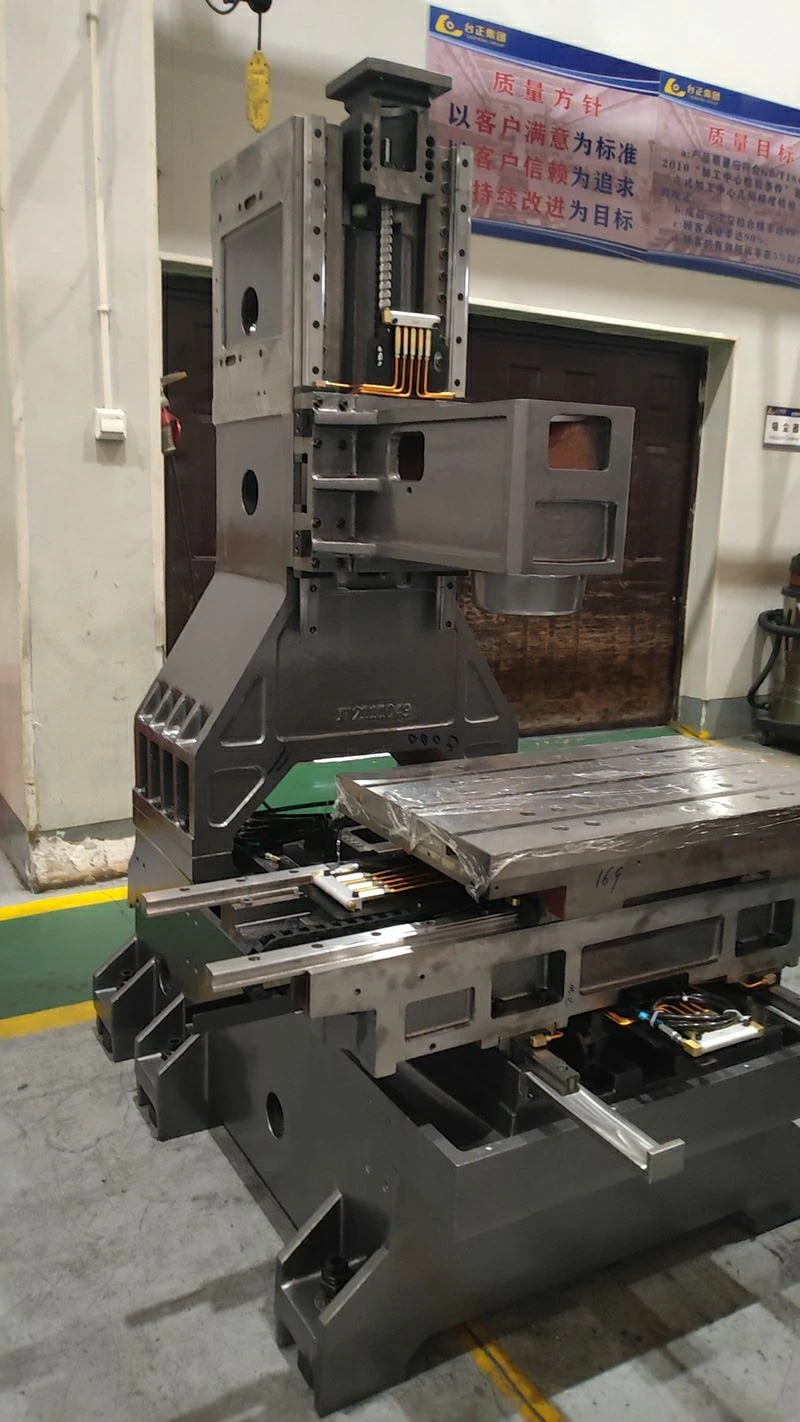

TZLB13



Augstas stingrības liešana



Rāmji ir izgatavoti no GG30 lējumiem, rūpīgi apstrādāti ar sveķu smilšu formējumu un koka rakstu.

Augšējā-līmeņa importētās pamatdaļas



• Lodveida skrūves: tiek izmantotas importētas lodveida skrūves no starptautiski pazīstamiem zīmoliem, piemēram, PMI, Hiwin un THK.

• Gultņi: tiek izmantoti populārākie{0}}zīmolu importētie gultņi, piemēram, FAG, NSK un NTN.

• Savienojumi: tiek izmantoti importētie savienojumi, piemēram, R+W.

• Paaugstināšanas cilindrs

Importēta augstas precizitātes{0}}vārpsta



Piedāvājiet vārpstas ar dažādiem rotācijas ātrumiem, piemēram, CTS vārpstas, siksnas{0}}vārpstas un tiešās-piedziņas vārpstas, lai atbilstu dažādām apstrādes prasībām.

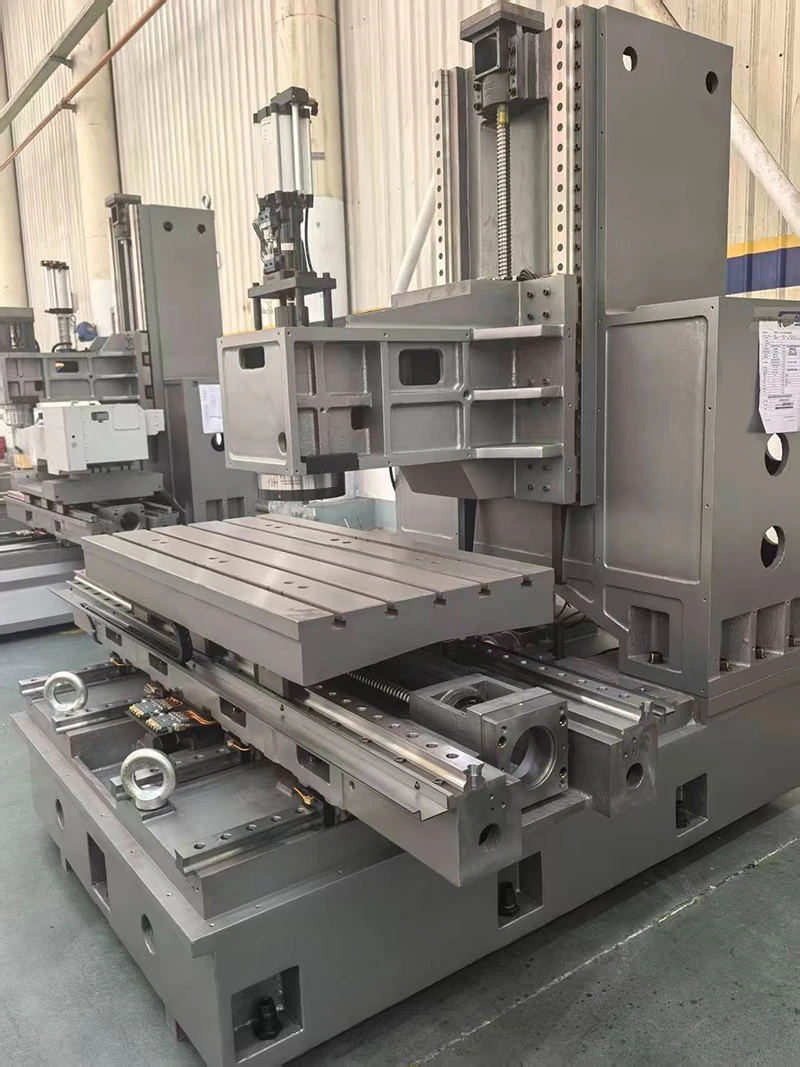

Precizitāte vadotne



Lineārās vadotnes montāžas virsmas ir smalki noslīpētas ar importētām augstas{0}precizitātes slīpmašīnām.

Ir pieejamas gan rullīšu -tipa, gan lodīšu-tipa lineārās vadotnes, kuras var izvēlēties, pamatojoties uz klientu faktiskajām pielietojuma prasībām.

Visaptveroša aizsardzība un eļļošana



• Teleskopiskais aizsargapvalks: visas X, Y un Z asis ir aprīkotas ar nerūsējošā tērauda teleskopiskajiem aizsargpārsegiem no tādiem zīmoliem kā Keyarrow.

• Centrālā automātiskā eļļošanas sistēma: Mašīna ir aprīkota ar centrālo automātisko eļļošanas sistēmu.

Z-ass līdzsvara sistēma



Standarta konfigurācijā nav pretbalansu sistēmas, to var pievienot, ja lietojumprogramma to pieprasa.



Specifikācijas Vienība V6 L850A L970A-II L970A-P L970A-G TZLB11 TZLB12 TZLB13 TZLB15 TZLB18 TZLB20
Jauda
X ceļojums mm 600 800 1100 1200 1100 1200 1200 1300 1600 1800 2000
Y ceļojums mm 400 550 650 700 650 700 700 800 800 900 900
Z ceļojums mm 420 550 750 680 680 700 700 800 800 1000 1000
Vārpstas centrs līdz kolonnas slīdceļam mm 456 575 722 772 722 750 785 875 875 950 950
Vārpstas deguns līdz darba galdam mm 170-590 120-670 95-845 120-800 120-800 110-810 75-775 85-885 85-885 200-1200 200-1200
Darba galds
Galda izmērs mm 420x700 500x1000 650x1200 700x1300 650x1300 1300X700 1360X710 1500X810 1700X810 2000X900 2200X900
T-slotas (NR. Izmērs × attālums) mm 3-18×125 5-18x90 5-18x90 5-18x120 5-18x120 5-18×120 5-18×152.5 5-18×147.5 5-18×147.5 5-18×147.5 5-18×147.5
Maks. Ielādēt kg 300 500 500 1000 1200 1200 1000 1200 1500 2000 2000
Vārpsta
Vārpstas konuss / Dia.   BT40/Φ120 BT40/Φ150 BT40/Φ150 BT40/Φ150 BBT40/Φ160 BT40/Φ150 BT50/Φ155 BT50/Φ155 BT50/Φ155 BT50/Φ155 BT50/Φ155
Maks. Ātrums apgr./min 12000 8000 8000 8000 8000 8000 8000 8000 8000 8000 8000
Ieteicamā vārpstas motora jauda Kw 5.5/7.5 7.5/11 7.5/11 7.5/11 7.5/11 7.5/11 15/18.5 15/18.5 15/18.5 15/18.5 15/18.5
Barošana
X lodveida skrūve mm/mm 32/16 40/16 40/12 40/12 40/12 40/12 40/12 50/10 55/12 50/10 50/10
Y lodveida skrūve mm/mm 32/16 40/16 40/12 40/12 40/12 40/12 40/12 50/10 50/10 50/10 50/10
Z lodveida skrūve mm/mm 32/16 40/16 40/12 40/12 40/12 40/12 40/12 50/10 50/10 50/10 50/10
X ceļvedis mm 30 35 45 45 45 45 45 45 45 45 45
Y ceļvedis mm 30 45 45 45 45 35 45 45 45 45 45
Z ceļvedis mm 35 45 45 45 45 45 45 45 45 45 45
X/Y/Z Ātrs ātrums m/min 48/48/48 48/48/48 24/24/24 24/24/24 20/20/20 24/24/16 24/24/16 24/24/16 24/24/16 20/20/16 20/20/16
X brauciens   tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā
Y brauciens   tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā
Z piedziņa   tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā tiešā veidā
Ieteicamais X/Y/Z motora griezes moments NM 12/12/22 16/16/22 20/20/20 20/20/20 20/20/20 22/22/22 24/26/30 28/32/36 28/32/36 28/32/36 28/32/36
Cits
Mašīnas svars kg 2500 3500 4200 4500 5200 6300 5200 6400 6600 8000 8200
Z cpunter bilance   Nē Nē Nē Nē Nē Nē Nē Nē Nē Jā Jā
