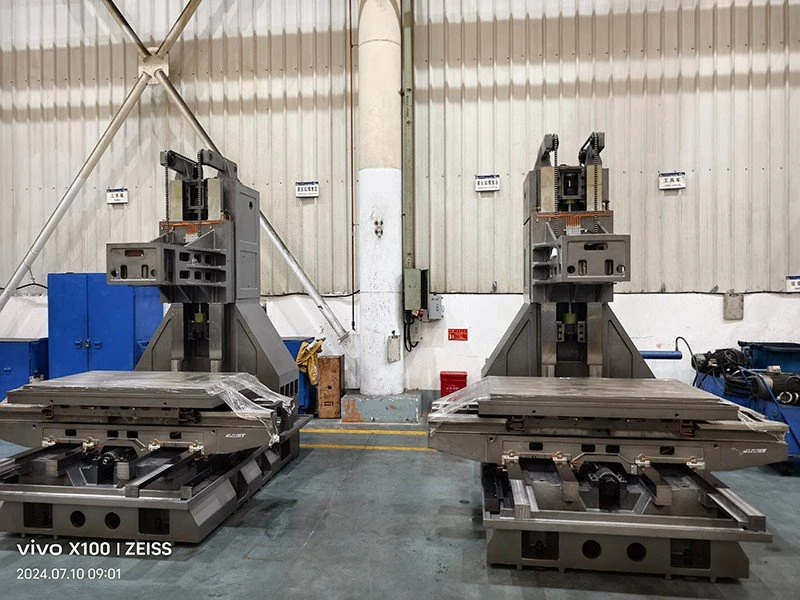

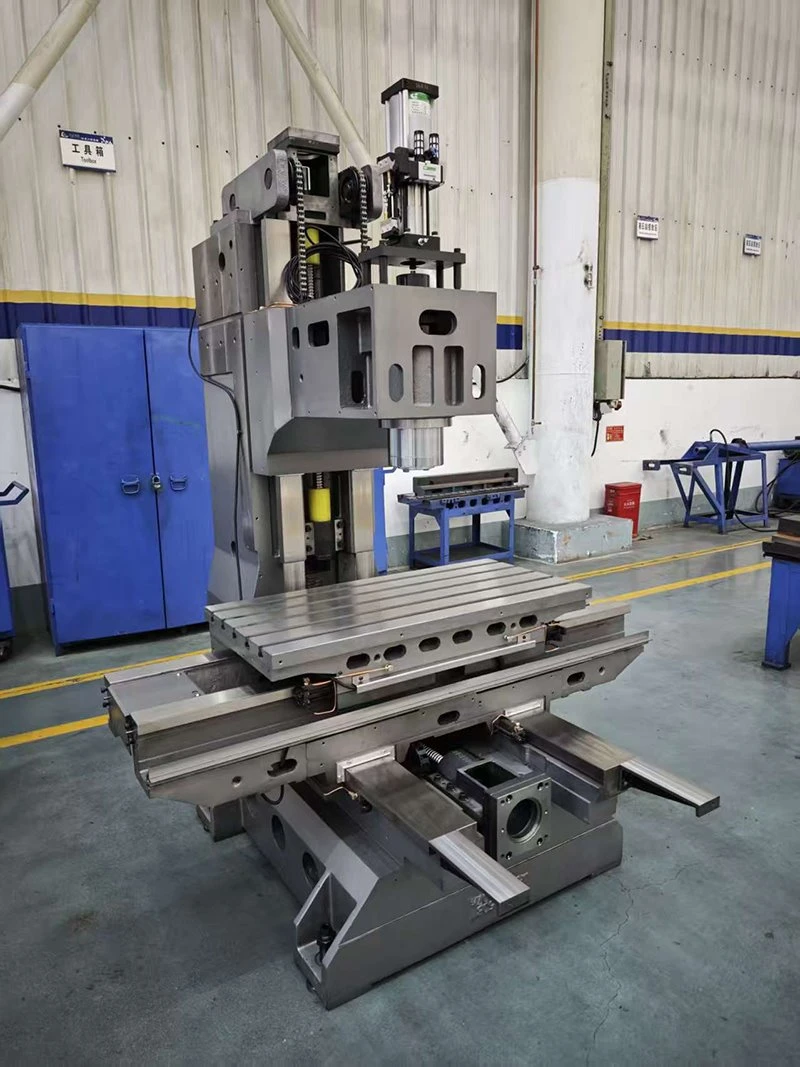

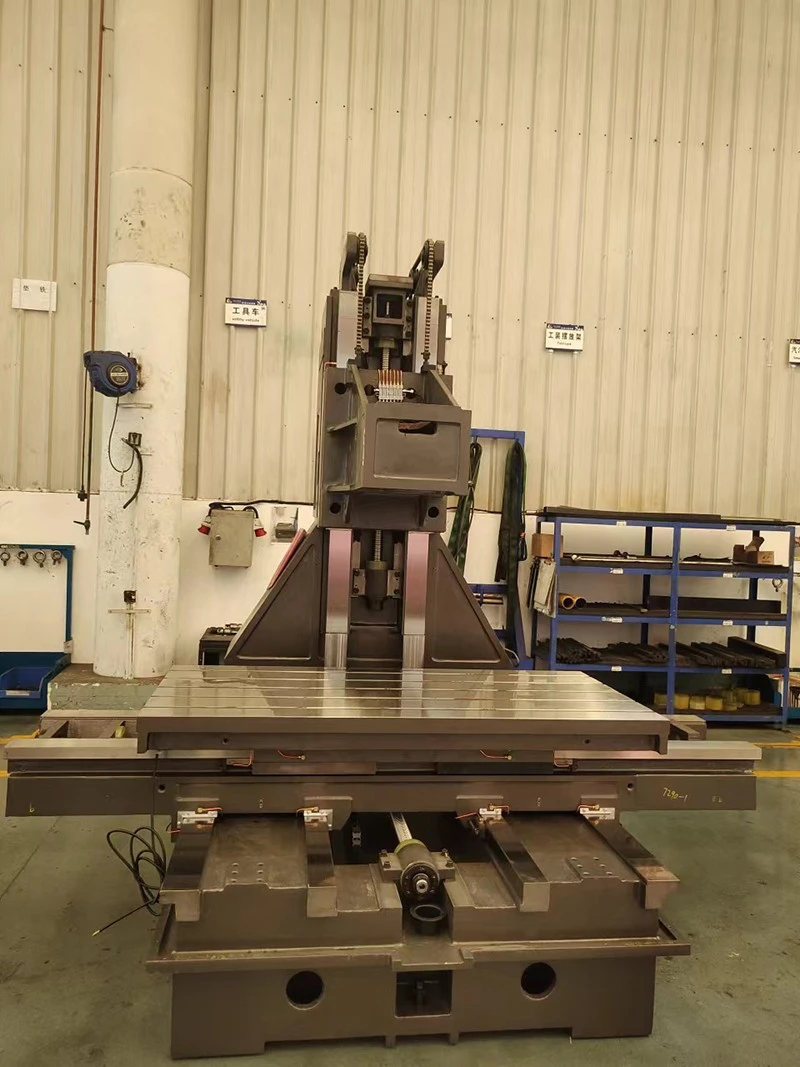

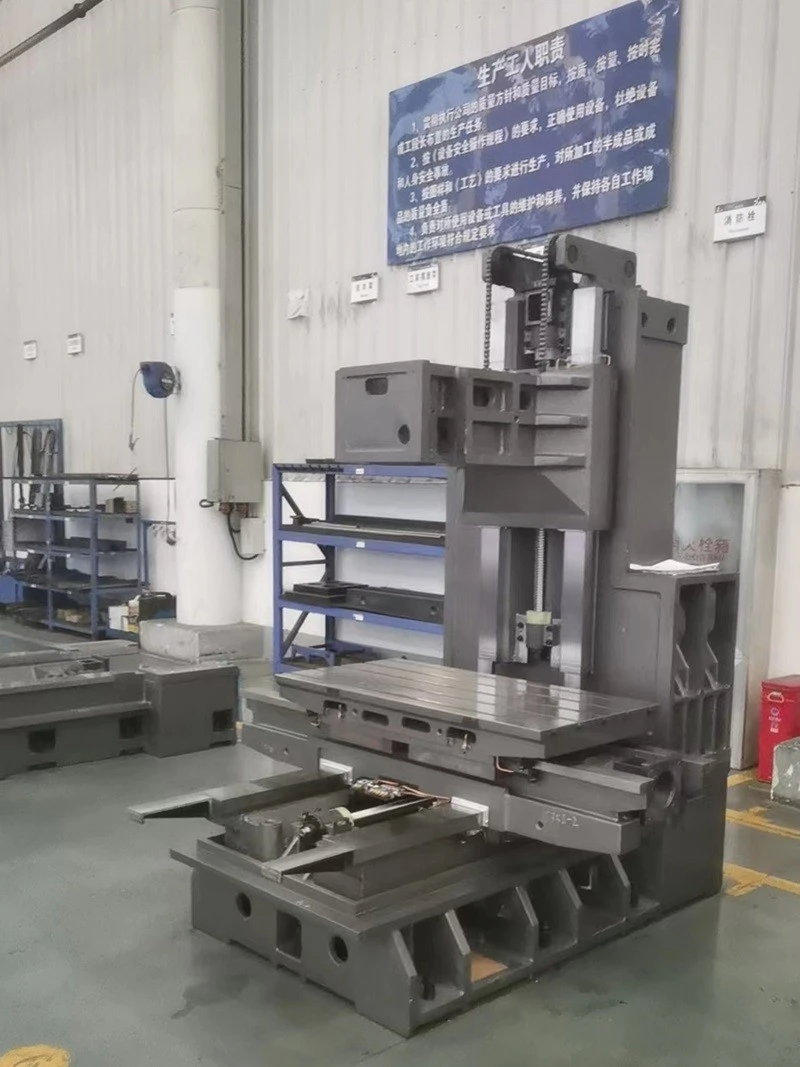

Pateicoties lieliskajam mehāniskās struktūras dizainam un augstas kvalitātes-komponentu konfigurācijai, kastes veida vertikālās apstrādes centra rāmis piedāvā unikālas priekšrocības lielas-noslodzes griešanai, augstas-precizitātes apstrādei un stabilai darbībai.

Kastes vertikālās apstrādes centra rāmis ir izstrādāts ar FEM optimizāciju, padarot to piemērotu augstas-precizitātes un-ilgtermiņa stabilai masveidā ražotu detaļu apstrādei, vienlaikus piedāvājot izdevīgāku cenu salīdzinājumā ar tradicionāli izstrādātiem modeļiem.

To plaši izmanto veidņu ražošanā un detaļu apstrādē, kur tiek piemērotas stingras prasības attiecībā uz apstrādes precizitāti un stingrību. Mehānisko daļu priekšrocības izriet no rūpīgas materiālu izvēles un katras galvenās sastāvdaļas precīzas apstrādes.

Augstas stingrības liešana

Rāmji ir izgatavoti no GG30 lējumiem, rūpīgi apstrādāti ar sveķu smilšu formējumu un koka rakstu.

Augšējā-līmeņa importētās pamatdaļas

• Lodveida skrūves: tiek izmantotas importētas lodveida skrūves no starptautiski pazīstamiem zīmoliem, piemēram, PMI un THK.

• Gultņi: tiek izmantoti populārākie{0}}zīmolu importētie gultņi, piemēram, FAG, NSK un NTN.

• Savienojumi: tiek izmantoti importētie savienojumi, piemēram, R+W.

• Paaugstināšanas cilindrs

Precīzijas kastes vadotne: uzlabo kustības precizitāti un nodilumizturību

Rāmju X, Y un Z trīs{0}}ass vadotnes tiek pakļautas rūdīšanas un slīpēšanas procesam, tiek pārklātas ar Turcite-B un pēc tam tiek precīzi nokasītas.

Importēta augstas precizitātes{0}}vārpsta

Piedāvājiet vārpstas ar dažādiem rotācijas ātrumiem, piemēram, CTS vārpstas, siksnas{0}}vārpstas un tiešās-piedziņas vārpstas, lai atbilstu dažādām apstrādes prasībām.

Visaptveroša aizsardzība un eļļošana

• Teleskopiskais aizsargapvalks: visas X, Y un Z asis ir aprīkotas ar nerūsējošā tērauda teleskopiskajiem aizsargpārsegiem no tādiem zīmoliem kā Keyarrow.

• Centrālā automātiskā eļļošanas sistēma: Mašīna ir aprīkota ar centrālo automātisko eļļošanas sistēmu.

Z-ass līdzsvara sistēma: nodrošina vertikālās apstrādes stabilitāti.

Iekārtas Z-ass ir aprīkota ar līdzsvara sistēmu, kas var efektīvi kompensēt pašas Z-ass, kā arī vārpstas un instrumentu svaru.

Specifikācijas	Vienība	850B	850C	970	TZ11	TZ12	TZ15
Jauda
X ceļojums	mm	800	800	1100	1200	1200	1600
Y ceļojums	mm	500	500	600	700	700	800
Z ceļojums	mm	550	700	700	700	700	800
Vārpstas centrs līdz kolonnas slīdceļam	mm	550	575	654	750	765	865
Vārpstas deguns līdz darba galdam	mm	105-655	110-810	110-810	110-810	110-810	85-885
Darba galds
Galda izmērs	mm	500×1050	530x1000	600x1200	1300X700	1360X710	1700X710
T-slotas (NR. Izmērs × attālums)	mm	5-18×90	5-18×100	5-18×120	5-18×120	5-18×152.5	5-18×147.5
Maks. Ielādēt	kg	600	600	800	1200	1000	1500
Vārpsta
Vārpstas konuss / Dia.		BT40/Φ150	BT40/Φ150	BT40/Φ150	BT40/Φ150	BT50/Φ155	BT50/Φ155
Maks. Ātrums	apgr./min	8000	8000	8000	8000	8000	8000
Ieteicamā vārpstas motora jauda	Kw	7.5/11	7.5/11	7.5/11	7.5/11	15/18.5	15/18.5
Barošana
X lodveida skrūve	mm/mm	40/10	40/10	40/10	40/12	40/12	55/12
Y lodveida skrūve	mm/mm	40/10	40/10	40/10	40/12	40/12	50/10
Z lodveida skrūve	mm/mm	40/10	40/10	40/10	40/12	40/12	50/10
X ceļvedis	/	kastes veidā	kastes veidā	kastes veidā	kastes veidā	kastes veidā	kastes veidā
Y ceļvedis	/	kastes veidā	kastes veidā	kastes veidā	kastes veidā	kastes veidā	kastes veidā
Z ceļvedis	/	kastes veidā	kastes veidā	kastes veidā	kastes veidā	kastes veidā	kastes veidā
X/Y/Z Ātrs ātrums	m/min	14/14/16	14/14/16	16/14/16	16/16/16	16/16/14	16/16/14
X brauciens		tiešā veidā	tiešā veidā	tiešā veidā	tiešā veidā	tiešā veidā	tiešā veidā
Y brauciens		tiešā veidā	tiešā veidā	tiešā veidā	tiešā veidā	tiešā veidā	tiešā veidā
Z piedziņa		tiešā veidā	tiešā veidā	tiešā veidā	tiešā veidā	tiešā veidā	tiešā veidā
Ieteicamais X/Y/Z motora griezes moments	NM	10/12/12	14/14/16	20/20/20	22/22/22	24/26/26	28/32/32
Cits
Mašīnas svars	kg	3300	4500	4500	6800	5800	7400
