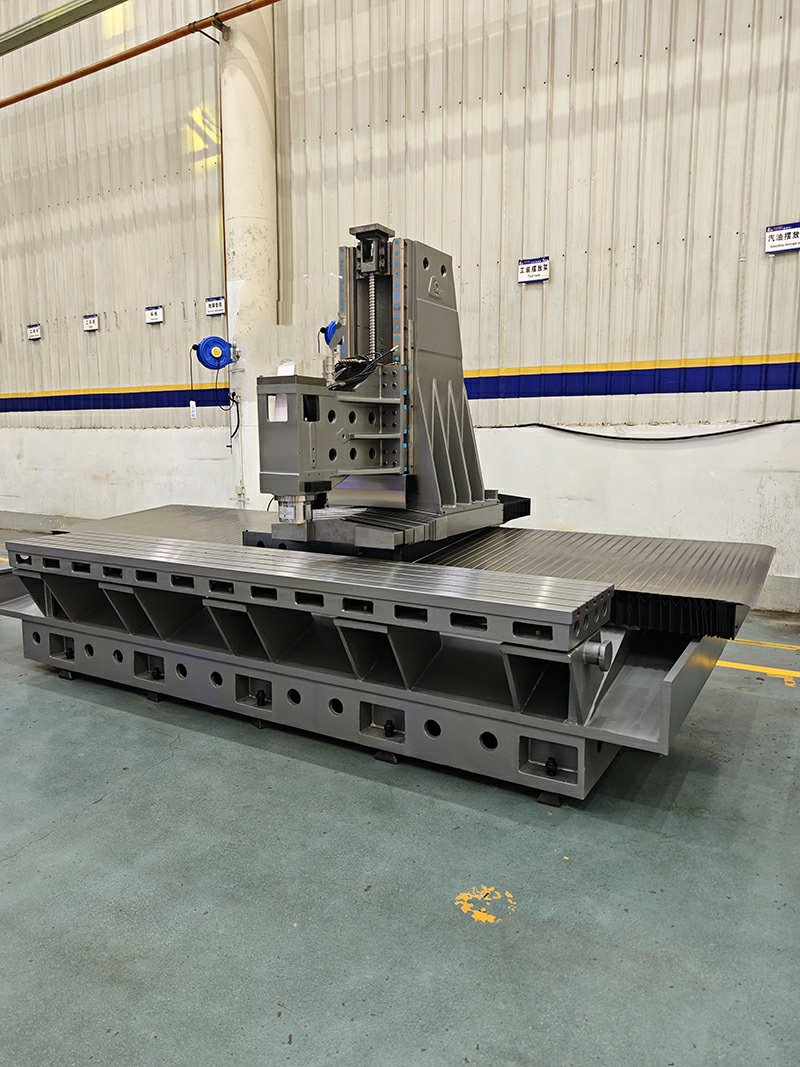

Ātrs un viegls dizains

XC sērija ir rentabls-profilu apstrādes centrs ar izvēles X-ass gājienu diapazonā no 2000 mm līdz 8000 mm.

Standarta konfigurācija: X, ko darbina Rack & Pinion, ātrai pozicionēšanai lielos{0}}tālos attālumos un ātrgaitas{1}}traversai, ideāli piemērots garu un slaidu sagatavju apstrādei.

Augstas-precizitātes opcija: lietojumprogrammām, kurām nepieciešama augsta precizitāte, X-asi var konfigurēt ar lodveida skrūvju transmisiju, nodrošinot labu pozicionēšanas precizitāti stingras-tolerances darbiem.

Augstas{0}}stingrības liešanas struktūra

HT300 lējumi tiek izgatavoti ar sveķu smilšu formēšanu, kam seko elektriskā krāsns rūdīšana, neapstrādāta apstrāde un vibrācijas apstrāde. Šī visaptverošā apstrāde efektīvi novērš iekšējos spriegumus, nodrošinot izcilu-dimensiju ilglaicīgu stabilitāti un augstas precizitātes saglabāšanu.

Premium klases komponenti

Standartā aprīkots ar labākajiem starptautiskajiem komponentiem:

Piedziņas sistēma: C3 klases iepriekš noslogotas lodīšu skrūves un lineārās vadotnes nodrošina vienmērīgu kustību un augstu stingrību.

Gultnis: P4 klases precīzie gultņi garantē minimālu berzi un maksimālu rotācijas stabilitāti.

Vārpsta: augstas kvalitātes{0}}importētā vārpsta ir standarta. Turklāt vārpstu var uzlabot līdz grozāmās galviņas konfigurācijai, lai tā atbilstu īpašām apstrādes prasībām.

Uzlabota procesa elastība

Integrētā 4. ass gatavība: galda garums ir aptuveni par 600 mm garāks nekā X-ass gājiens, nodrošinot pietiekami daudz vietas, lai viegli integrētu 4. asi cilindriskai vai kontūru apstrādei.

Vairāku-spīlēšanas efektivitāte: atbalsta vairāku detaļu vienlaicīgu iespīlēšanu vienā iestatījumā, ievērojami samazinot cikla laiku un kopējās ražošanas izmaksas.

Plaša pielietojuma daudzpusība

Piemērots dažādu garu konstrukciju daļu apstrādei, tostarp alumīnija ekstrūzijas, automašīnu garās sijas, jaunu enerģijas komponentu rāmji un profila daļas ar lielu garuma -pret{1}}diametra attiecību.

Citi

Lielisks slodzes sadalījums: īpaši -plašās pamatnes liešanas dizains nodrošina izcilu slodzes-nestspēju, nodrošinot stabilu apstrādi pat griešanas laikā.

Modelis	Vienība	XC20-II	XC25-II	XC30-II	XC35-II	XC40-II	XC50-II	XC60-II	XC70-II	XC80-II
Ceļojumi
X ass	mm	2000	2500	3000	3500	4000	5000	6000	7000	8000
Y ass	mm	550	550	550	550	550	550	550	550	550
Z ass	mm	600	600	600	600	600	600	600	600	600
Vārpstas centrs uz kolonnu	mm	585	585	585	585	585	585	585	585	585
Vārpstas deguns pie galda	mm	200-800	200-800	200-800	200-800	200-800	200-800	200-800	200-800	200-800
Darba galds
Darba galda izmērs	mm	2538×550	3288×550	4038×550	4785×550	4785×550	5538×550	7038×550	7788×550	8538×550
T-solts (skaits × izmērs × attālums)	mm	5 ×18×100	5 ×18×100	5 ×18×100	5 ×18×100	5 ×18×100	5 ×18×100	5 ×18×100	5 ×18×100	5 ×18×100
Maks. Ielādēt	kg	1500	1500	1500	3000	3000	3000	4000	5000	5000
Vārpsta
Konusveida		BT40	BT40	BT40	BT40	BT40	BT40	BT40	BT40	BT40
Vārpstas diametrs	mm	150	150	150	150	150	150	150	150	150
Maks. Vārpstas ātrums	apgr./min	12000	12000	12000	12000	12000	12000	12000	12000	12000
Ieteicamais vārpstas motors	Kw	7.5~11	7.5~11	7.5~11	7.5~11	7.5~11	7.5~11	7.5~11	7.5~11	7.5~11
Barošana
X Sliede/zobrata	mm	/	/	/	/	/	/	/	/	/
Y Lodveida skrūves	mm	40/16	40/16	40/16	40/16	40/16	40/16	40/16	40/16	40/16
Z Lodveida skrūves	mm	40/16	40/16	40/16	40/16	40/16	40/16	40/16	40/16	40/16
X/Y/Z lineārā virzošā ceļa veltnis	mm	45	45	45	45	45	45	45	45	45
X/Y/Z liels ātrums	m/min	32/32/32	32/32/32	32/32/32	32/32/32	32/32/32	32/32/32	32/32/32	32/32/32	32/32/32
X/Y/Z servomotora piedziņas -tips		Brauciet-brauciet	Brauciet-brauciet	Brauciet-brauciet	Brauciet-brauciet	Brauciet-brauciet	Brauciet-brauciet	Brauciet-brauciet	Brauciet-brauciet	Brauciet-brauciet
Ieteicamais X/Y/Z griezes moments	Nm	30/30/30	30/30/30	30/30/30	30/30/30	30/30/30	30/30/30	30/30/30	30/30/30	30/30/30
Citi
Mašīnas neto svars	kg	5000	6000	7000	8000	9000	11000	13000	15000	17000
